Задача 5-7-5-12

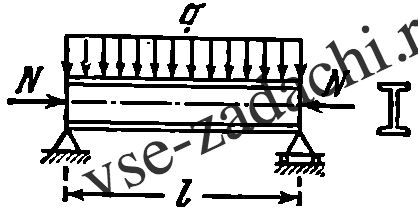

Шарнирно опертая по концам балка двутаврового сечения длиной l = 5 м сжата центрально приложенными продольными силами N = 30 т и в плоскости наибольшей жесткости несет равномерно распределенную нагрузку интенсивности q = 550 кг/м (см. рисунок). В направлении, перпендикулярном к плоскости стенки двутавра, пролет балки разделен связями пополам. При допускаемом напряжении [σ] = 1600 кг/см² подобрать поперечное сечение балки. Использовать приближенное решение задачи. Коэффициент запаса прочности k = 1,7.
