Задача 5-2-2-19

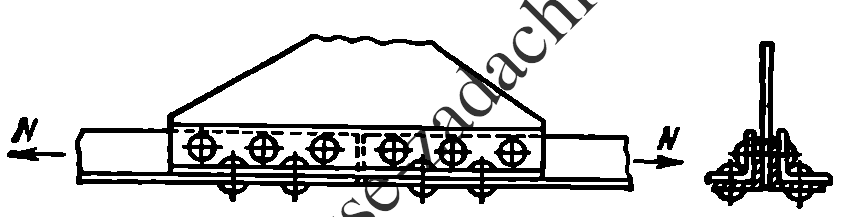

Стык нижнего пояса стропильной фермы, состоящего из двух уголков 80 × 80 × 8 мм, перекрыт двумя накладками из таких же уголков и косынкой толщиной 8 мм, присоединенными с помощью заклепок диаметром d = 20 мм (см. рисунок). Пояс растягивается усилиями, вызывающими в ослабленном сечении нормальные напряжения σ = 1400 кг/см2. Определить необходимое количество заклепок из условий прочности на срез и смятие при допускаемых напряжениях [τ] = 1000 кг/см2, [σс] = 2400 кг/см2 и разместить их в стыке.
Указание. Заклепки горизонтальных полок односрезные, а вертикальных — четырехсрезные.
Статус: Задача не решена
Предмет: Сопротивление материалов
Ответ: N = 30 т; с каждой стороны стыка требуется приблизительно 10 площадей среза и 8 площадей смятия, что обеспечивается 5 заклепками. В горизонтальных полках n1 = 2 (2 площади смятии), в вертикальных n2 = 3 (2 × 3 = 6 площадей смятия).
