Задача 5-2-2-18

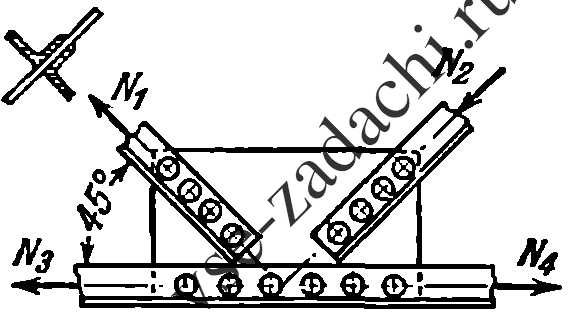

Раскосы стальной стропильной фермы, состоящие каждый из двух равнобоких уголков 80 × 80 × 8 мм, присоединяются к нижнему поясу с помощью косынки толщиной t = 8 мм (см. рисунок). Усилия в раскосах раины N₁ = -N₂ = 14 т.

1) Определить необходимое количество заклепок диаметром d = 17 мм для присоединения каждого из раскосов к косынке при допускаемых напряжениях на срез [τ] = 1000 кг/см² и на смятие [σ_с] = 2600 кг/см².

2) Найти также число заклепок, необходимое для прикрепления косынки к нижнему поясу фермы, если угол наклона раскосов к поясу равен 45°, а сечение пояса состоит из двух уголков 75 × 75 × 6 мм.
