Задача 5-2-2-17

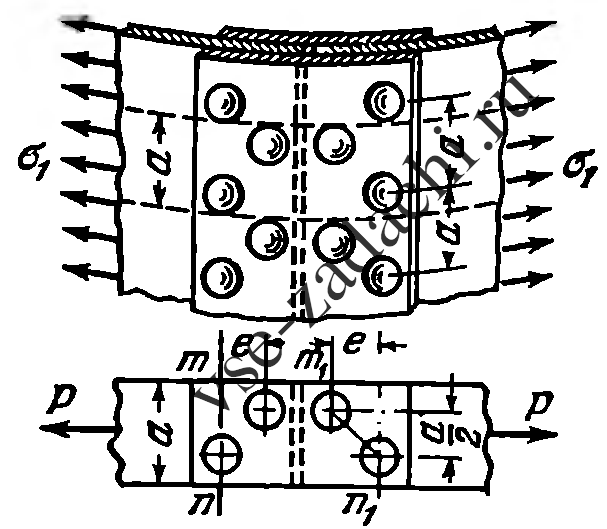

Цилиндрический стальной котел диаметром D = 1,0 м, изготовленный из листов толщиною t = 10 мм, соединенных продольным швом, подвергается внутреннему рабочему давлению q = 12 ат. Шов перекрыт накладкой, прикрепленной к стенке котла заклепками диаметром d = 23 мм, размещенными с каждой стороны стыка в два ряда (см. рисунок).

Проверить прочность стыкового соединения, если шаг заклепок каждого ряда a = 100 мм, расстояние между рядами c = 50 мм. Допускаемые напряжения принять: на растяжение стали [σ] = 1200 кг/см², на срез [τ] = 800 кг/см², на смятие [σ_с] = 2400 кг/см².
