Задача 5-2-2-20

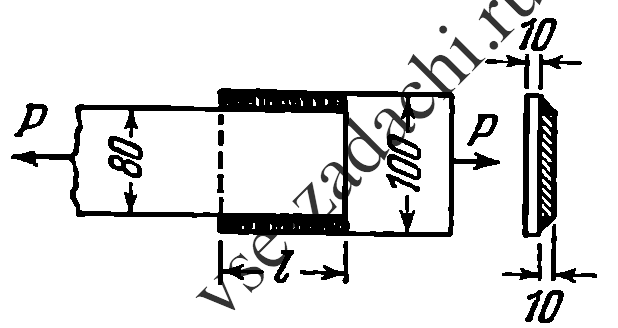

Определить необходимую длину фланговых швов для соединения внахлестку двух полос сечением 10 × 80 мм и 10 × 100 мм (см. рисунок), растягиваемых продольными силами P. Допускаемые напряжения принять: на растяжение полос [σ] = 1600 кг/см², на срез швов [τ_э] = 900 кг/см². Учесть возможный непровар в начале и в конце каждого шва по 5 мм (l = l_расч + 2 × 5 мм).
