Задача 5-9-1-47

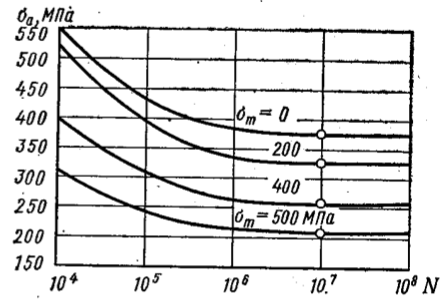

Построить диаграмму предельных амплитуд в координатах σ_a, σ_m по результатам испытаний четырех серий одинаковых образцов стали. Испытания проводились при постоянных (в пределах серии) средних напряжениях; полученные при этом кривые усталости в полулогарифмических координатах σ_a, lg N показаны на рис. Предел прочности материала σ_в = 800 МПа. Для каждого цикла вычислить коэффициент асимметрии г и предел выносливости σ_r.
