Задача 5-9-1-46

Построить кривую усталости в координатах σ_max, lg N по данным испытаний при симметричных циклах 50 образцов низколегированной стали на пяти уровнях напряжений. Определить предел выносливости σ_-1 и показатель степени k в уравнении σ^k_max = const.

В таблице указаны интервалы числа циклов М, при которых происходило разрушение образцов на данном уровне напряжений, и среднее число циклов Ncp. Испытания проводились при соблюдении подобия циклов. При напряжении 264 МПа два образца из 10 не разрушились за 107 циклов, при σ = = 260 МПа не разрушилось восемь образцов.

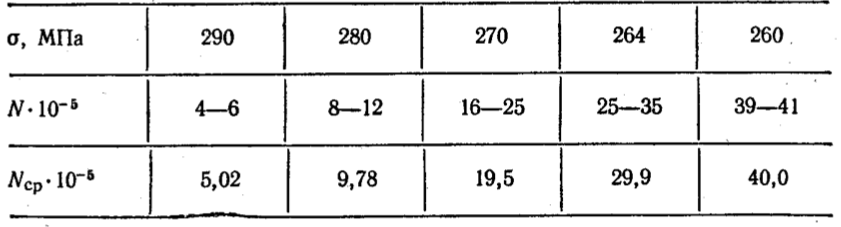

Результаты испытаний
