Задача 5-10-1-6

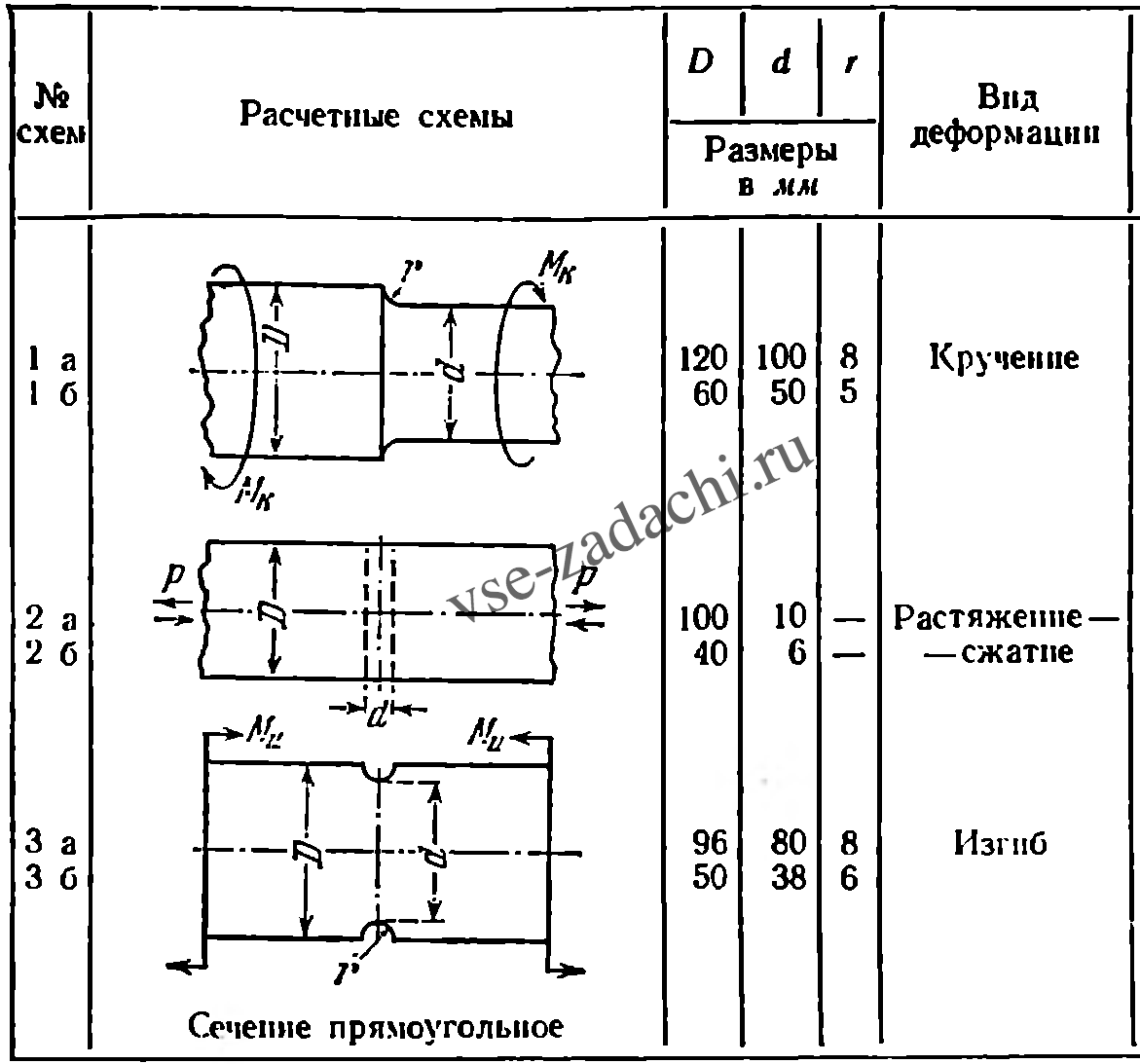

Определить величину предела выносливости при симметричном цикле изменения напряжений для деталей, схемы н размеры которых помещены в таблице (см. рисунок). Стержни изготовлены: а) из углеродистой стали (ст. 20) с характеристиками: σ_в = 50 кг/мм², σ⁰_-1 = 16 кг/мм², σ^н_-1 = 22 кг/мм² и τ^к_-1 = 13 кг/мм²; б) из легированной стали 40ХН с характеристиками: σ_в = 90 кг/мм², σ⁰_-1 = 29 кг/мм², σ^н_-1 = 40 кг/мм² и τ^к_-1 = 24 кг/мм².
