Задача 5-10-1-5

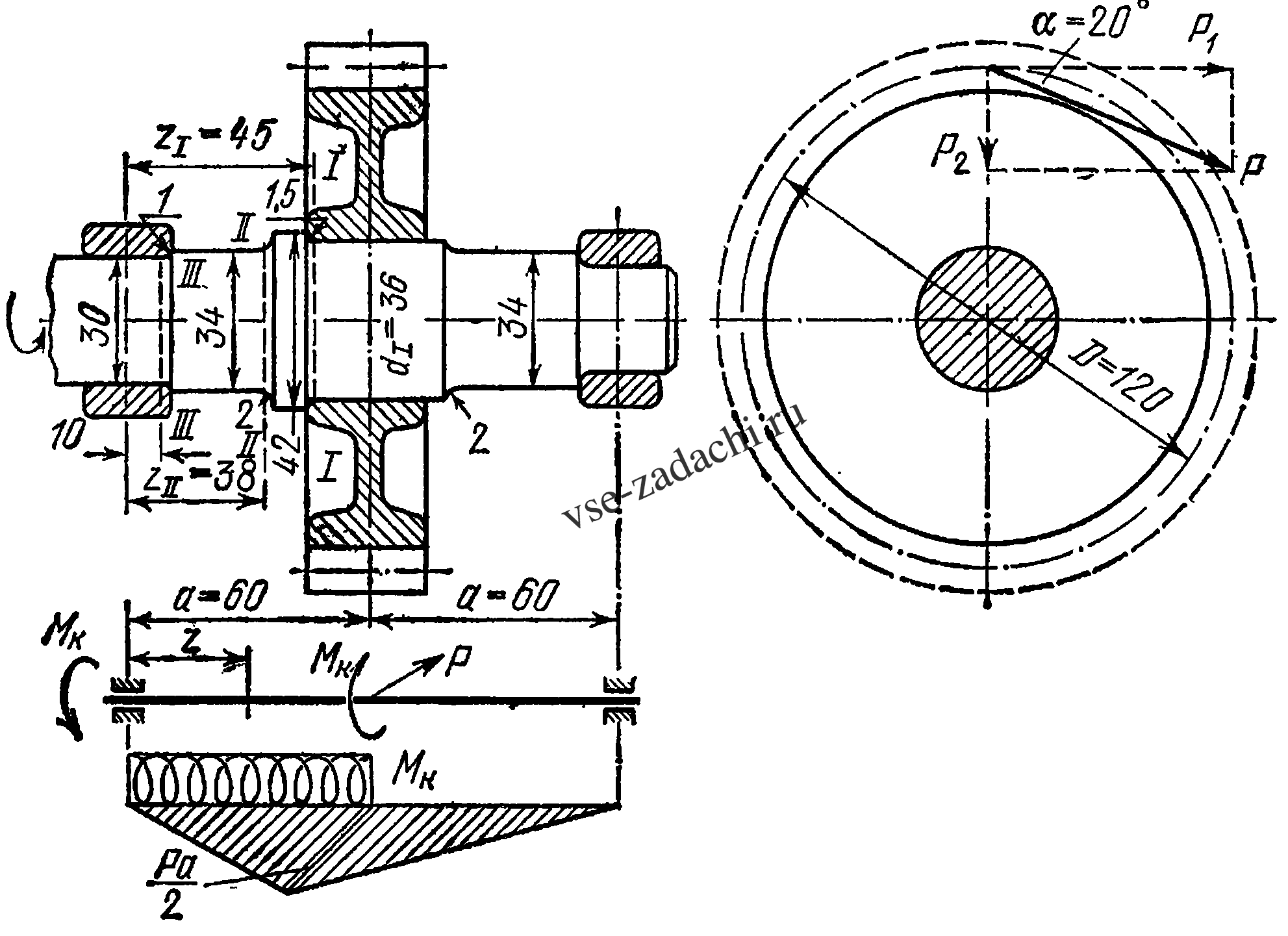

Определить запасы прочности n_I, n_II и n_III в сечениях, I, II и III вала, передающего мощность N = 40 кВт при частоте вращения n = 1000 об/мин. На рисунке показаны эпюры изгибающих и крутящих моментов. Нормальные напряжения изменяются по симметричному циклу, касательные — по пульсационному. Обработка вала тонкая обточка. Посадка прямозубой шестерни и колец подшипников — прессовая (Пр). Характеристики материала: σ_в = 500 МПа, σ_т = = 260 МПа, τ_т = 140 МПа, σ_-1 = 200 МПа, τ_-1 = 120 МПа, ψ_σ = 0,05, ψ_τ = 0.
