Задача 5-10-1-14

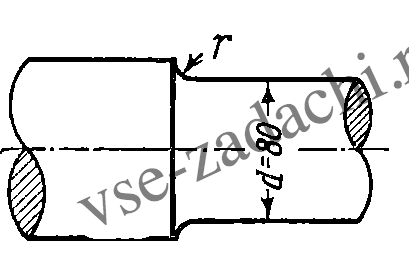

Определить величину радиуса галтели r для круглого ступенчатого вала диаметром 80 мм (см. рисунок), скручиваемого моментом, меняющимся от -M_max = 0,55 тм до +M_max = 0,55 тм. Вал изготовлен из легированной стали с пределом прочности σ_в = 100 кг/мм² и пределом выносливости при кручении τ^к_-1 = 25 кг/мм² (симметричный цикл). Коэффициент запаса прочности по отношению к пределу выносливости детали принять равным двум.
