Задача 5-6-10-7

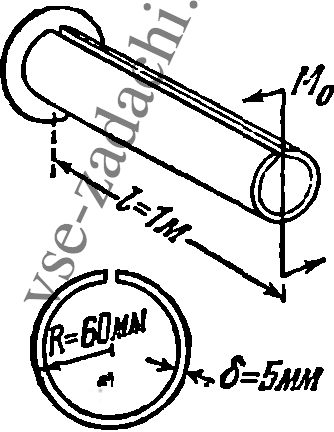

Защемленный одним концом стальной стержень трубчатого сечении с продольным разрезом (см. рисунок) скручивается парой сил с моментом М₀ = 20 кгм, приложенной на свободном конце стержня. Определить наибольшие секториальные нормальные и касательные напряжения, наибольшие касательные напряжении чистою кручения и угол поворота свободного конца стержня.

Для сравнения определить касательные напряжении и угол закручивания в стержне такого же трубчатого сечения без продольного разреза.
