Задача 5-6-10-21

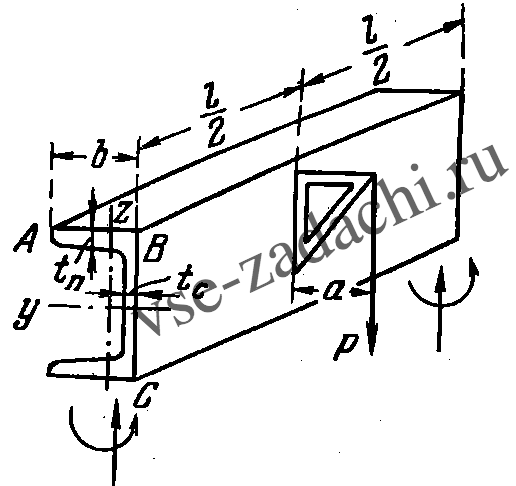

Швеллер № 10, концы которого закреплены от поворота вокруг продольной оси, но могут свободно депланировать, нагружен посредине пролета l = 1,5 м сосредоточенной силой P =200 кг, приложенной как указано на рисунке; a = 15 см.

Определить величину наибольших нормальных и касательных напряжений в поперечном сечении стержня. Для швеллера № 10 (см. рисунок) J_y = J_max = 198,3 см⁴; J_k =2,727 см⁴; J_ω = 354,8 см⁶; α = 0,05411 см^-1; t_п = 8,5 мм; t_C = 5,3 мм; ω_A = 12,71 см²; ω_B = 7,19 см², расстояние центра изгиба сечения от линии ВС y_A = 1,34 см.
