Задача 5-6-10-20

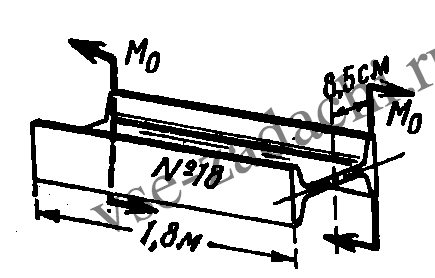

Двутавр № 18, концы которого закреплены от поворота вокруг продольной оси, но могут свободно депланировать, нагружен моментами M₀ = 200 кгм, действующими в плоскости одной из полок (см, рисунок). Длина двутавра 1,8 м.

Определить величину наибольших нормальных и касательных напряжений в поперечном сечении стержня. Для двутавра № 18 J_k = 11,37 см⁴; J_ω = 8219 см⁶; ω_max = 38,9 см²; ширина полки b = 94 мм, толщина полки t_п = 10 мм.
