Задача 5-6-9-12

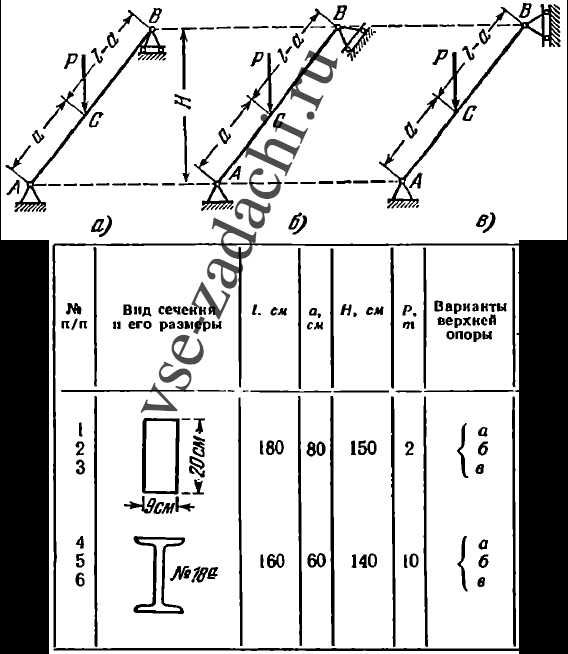

Наклонно установленная балка АВ длиной l в сечении C нагружена вертикально направленной сосредоточенной силой P (см. рисунок). Построить эпюры изменения по длине балки изгибающего момента и продольной силы. Определить величины наибольших растягивающих и сжимающих напряжений для различных вариантов расположения верхней шарнирной опоры. Вид поперечного сечения и его размеры, длина балки, положение и величина нагрузки указаны в таблице. Во всех случаях высота балки параллельна направлению действия силы.
