Задача 5-6-9-11

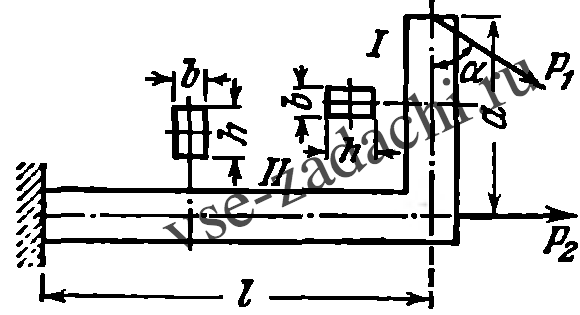

Защемленный в стену коленчатый стержень прямоугольного поперечного сечения нагружен двумя сосредоточенными силами P₁ и P₂ (см. рисунок). Для каждого из участков стержня построить эпюры изгибающего момента и продольной силы, а также определить наибольшие нормальные напряжения; P₁ = 360 кг, P₂ = 7200 кг, l = 50 см, a = 30 см, h = 6 см, b = 4 см, α = 60°.
