Задача 5-6-1-21

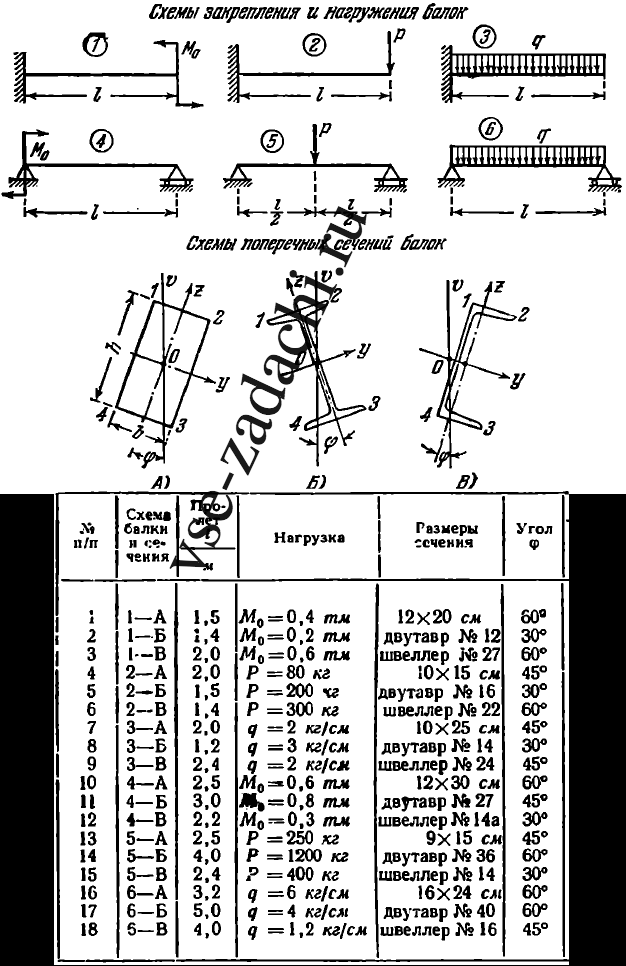

Для изображенных на рисунке балок найти положение нейтральной линии (угол α с осью y), определить в опасном сечении наибольшие нормальные напряжения, построить эпюры этих напряжений по сторонам сечения и найти величину наибольшего прогиба балки. Плоскость действия нагрузки во всех случаях совпадает с вертикальной плоскостью v, проходящей через центр изгиба сечения — точку O. Балки прямоугольного сечения — деревянные, остальные балки — стальные. Данные о размерах балок и величине нагрузки приведены в таблице.
