Задача 5-2-8-8

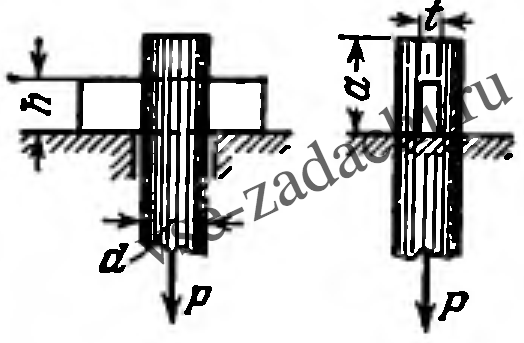

Круглый стальной стержень, растягиваемый силой P = 18 т, укреплен на детали с помощью чеки прямоугольного сечения (см. рисунок). Из условий прочности на растяжение, срез и смятие стали определить диаметр стержня d, необходимую длину a хвостовой его части, а также размеры поперечного сечения чеки t и р (без учета ее работы на изгиб). Допускаемые напряжении принять: [σ] = 1600 кг/см², [τ] = 1000 кг/см² и [σ_с] = 3200 кг/см².
