Задача 5-2-8-3

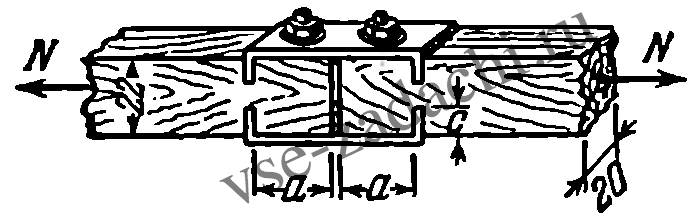

Стык пояса фермы, состоящего из брусьев 20 × 22 см², перекрыт стальными накладками с отогнутыми полками, врезанными в брусья (см. рисунок). Определить необходимый размер a и глубину врезки c при допускаемых напряжениях на скалывание вдоль волокон [τ] = 10 кг/см² и смятие [σ_с] = 50 кг/см², если растягивающее усилие в поясе N = 5 т. Стягивающие болты в расчет не принимаются.
