Задача 5-1-4-82

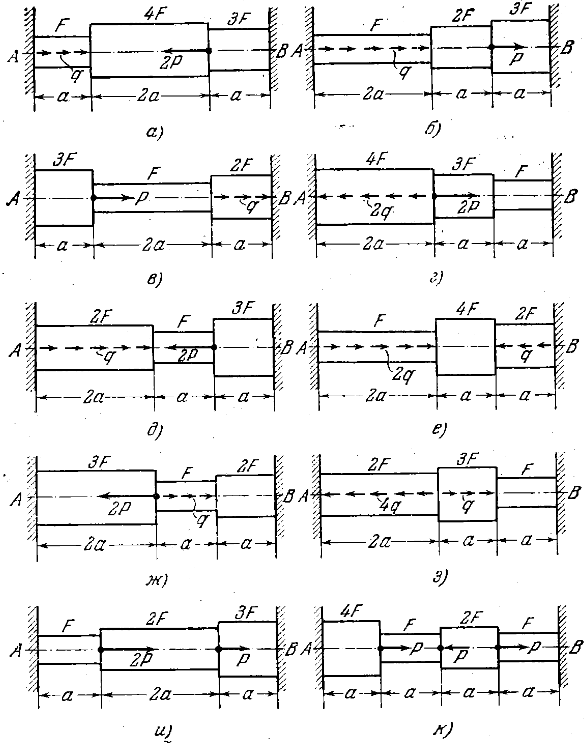

Для ступенчатых стальных брусьев, изображенных на чертеже, определить реакции в заделках, построить эпюры продольных сил Ν, нормальных напряжений σ, продольных перемещений λ. Определить опасное сечение и подобрать необходимую площадь F из условия прочности на растяжение или сжатие. Дано: P = 20 т, a = 50 см, q = 200 кг/м. Допускаемое напряжение на растяжение [σ]_р = 1600 кг/см², на сжатие [σ]_с = 600 кг/см².
