Задача 5-1-8-26

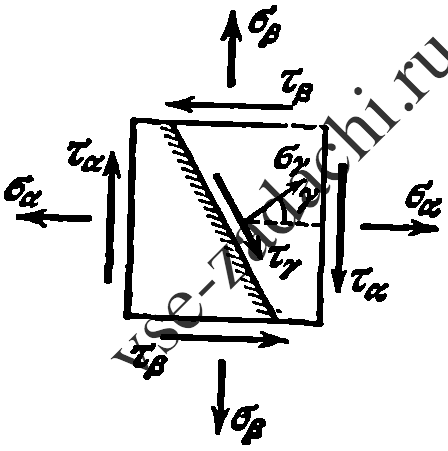

Определить аналитически или графически нормальное σγ и касательное τγ напряжения по указанному (см. рисунок) наклонному сечению в элементе, по граням которого известны нормальные и касательные напряжения.
| Варианты | Заданные величины, кг/см2 | |||
| σα | σβ | τα | γ° | |
| 1 | 800 | 0 | 400 | 30 |
| 2 | 600 | 0 | 200 | -60 |
| 3 | 400 | 0 | -200 | -30 |
| 4 | 200 | 0 | -400 | 60 |
| 5 | -1000 | 0 | 400 | -30 |
| 6 | -800 | 0 | 300 | 60 |
| 7 | -600 | 0 | -200 | 30 |
| 8 | -400 | 0 | -400 | -60 |
| 9 | 700 | 200 | -300 | -30 |
| 10 | 600 | 400 | -200 | 60 |
| 11 | 500 | 300 | 100 | 30 |
| 12 | 400 | 200 | 400 | -60 |
| 13 | 400 | -600 | 200 | 30 |
| 14 | 500 | -300 | 200 | -60 |
| 15 | 300 | -500 | -200 | -30 |
| 16 | 200 | -400 | -200 | 60 |
| 17 | -100 | -400 | 200 | -30 |
| 18 | -200 | -500 | 200 | 60 |
| 19 | -300 | -500 | -300 | 30 |
| 20 | -400 | -600 | -300 | -60 |
| Вариант | Ответ, кг/см2 | |
| σγ | τγ | |
| 1 | 254 | 546 |
| 2 | 323 | -360 |
| 3 | 127 | -273 |
| 4 | 396 | 273 |
| 5 | -404 | 633 |
| 6 | -460 | -496 |
| 7 | -377 | -360 |
| 8 | -446 | 373 |
| 9 | 315 | -366 |
| 10 | 623 | 187 |
| 11 | 363 | 137 |
| 12 | 596 | -287 |
| 13 | -23 | 533 |
| 14 | 323 | -446 |
| 15 | -73 | -446 |
| 16 | -77 | 446 |
| 17 | -2 | -30 |
| 18 | -598 | 30 |
| 19 | -90 | -63 |
| 20 | -810 | 63 |
Статус: Задача не решена
Предмет: Сопротивление материалов
Ответ: в таблице.
