Задача 5-1-8-25

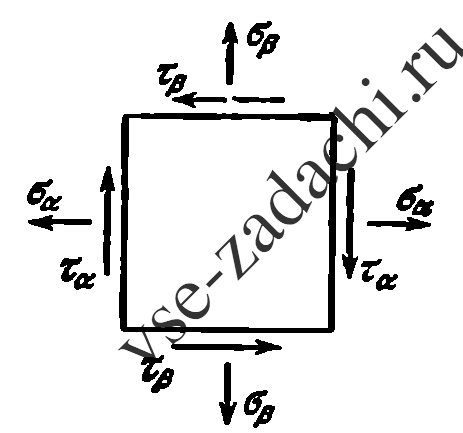

По заданным σα, σβ и τα (τβ = -τα) (см. рисунок) определить аналитически или графически величину и направление главных напряжений и изобразить элемент, находящийся под воздействием только одних главных напряжений.
| Вариант | Заданные величины, кг/см2 | Ответ | ||
| σα | σβ | τα | σmax | |
| 1 | 400 | 200 | 100 | 441 |
| 2 | 500 | 300 | -200 | 623 |
| 3 | -200 | 300 | 200 | 370 |
| 4 | -400 | 200 | -300 | 324 |
| 5 | -100 | -200 | 100 | -38 |
| 6 | -200 | -400 | -400 | -112 |
| 7 | 500 | 0 | 200 | 570 |
| 8 | 0 | 600 | 300 | 724 |
| 9 | -400 | 0 | 200 | 83 |
| 10 | 0 | -800 | 250 | 72 |
| 11 | 500 | 500 | 100 | 600 |
| 12 | -400 | -400 | -200 | -200 |
| 13 | 0 | 0 | 250 | 250 |
| 14 | -600 | 400 | 0 | 400 |
Статус: Задача не решена
Предмет: Сопротивление материалов
Ответ: в таблице.
