Задача 5-5-10-5

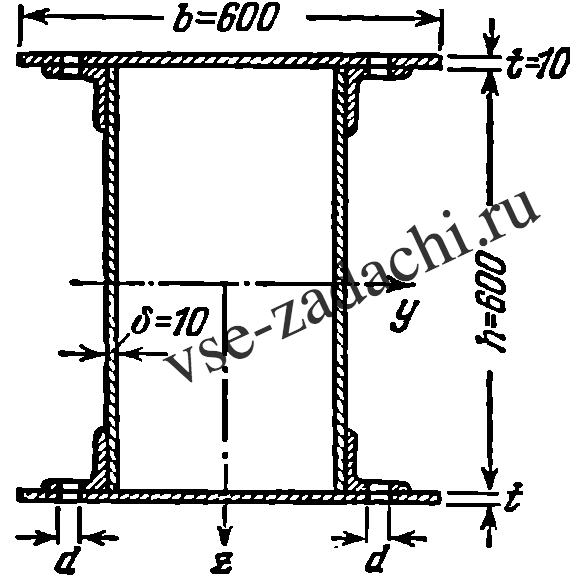

Составная клепаная балка коробчатого поперечного сечения работает на изгиб в вертикальной плоскости. Изгибающий момент в опасном сечении M = 800 кнм, поперечная сила Q = 480 кн. Сечение составлено из двух вертикальных н двух горизонтальных листов с одинаковыми поперечными размерами b = h = 60 см, t = 1 см и четырех равнобоких уголков 75 × 75 × 8 мм, соединенных при помощи заклепок диаметром d = 23 мм (см. рисунок). Принимая ослабление сечения заклепочными отверстиями 15 % (от J_бр), произвести проверку прочности балки и определить наибольший допускаемый шаг e горизонтальных поясных заклепок, если допускаемые напряжения приняты: на растяжение и сжатие при изгибе [σ] = 16 кн/см²; на срез основного металла и заклепок [τ] = 10 кн/см² и на смятие [σ_с] = 25 кн/см².
