Задача 5-5-10-4

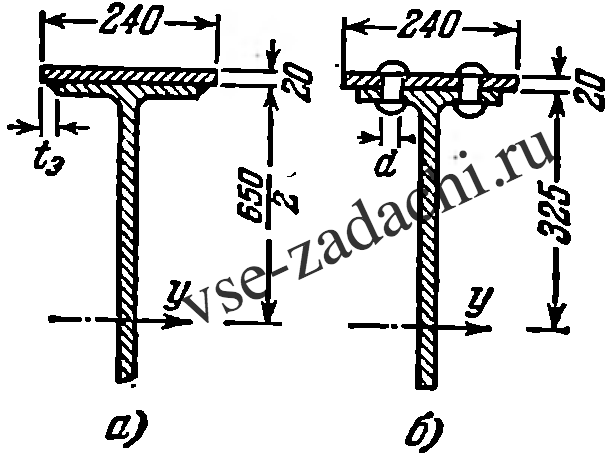

Рассмотреть два варианта усиления подкрановой балки двутаврового профиля № 65, осуществляемого путем прикрепления к полкам двутавра продольных полос сечением 20 × 240 мм: а) с помощью сварки сплошными фланговыми швами и б) при помощи заклепок диаметром d = 30 мм (см. рисунок). Сравнить величины наибольших нормальных и касательных напряжений, вычисленных после усиления балки в каждом из вариантов, с теми, какие были до усиления. Определить также необходимую высоту катета швов t_э сварном варианте и наибольший допустимый шаг заклепок е в клепаном, если поперечная сила в опасном сечении Q = 100 т, а допускаемые напряжения на срез швов и заклепок [τ] = 1000 кг/см². При вычислении касательных напряжений момент инерции и статический момент сечения принимать брутто.
