Задача 5-5-10-3

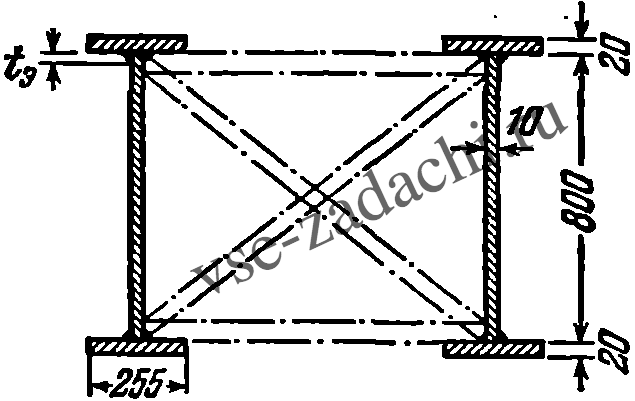

Пролетное строение временного моста проектируется из двух продольных сварных балок, расположенных параллельно, как показано на рисунке. Сечение каждой балки составлено из листа 10 × 800 мм (стенка) и двух полос (полки) 20 × 255 мм, приваренных к стенке фланговыми швами с катетами t_э = 5 мм. Проверить прочность сечения, если изгибающий момент в опасном сечении моста M = 140 тм, поперечная сила в том же сечении Q = 120 т, а допускаемые напряжения: [σ] = 1600 кг/см², [τ] = 1000 кг/см² и [τ_э] = 850 кг/см². Воспользоваться энергетической теорией прочности.
