Задача 5-5-10-6

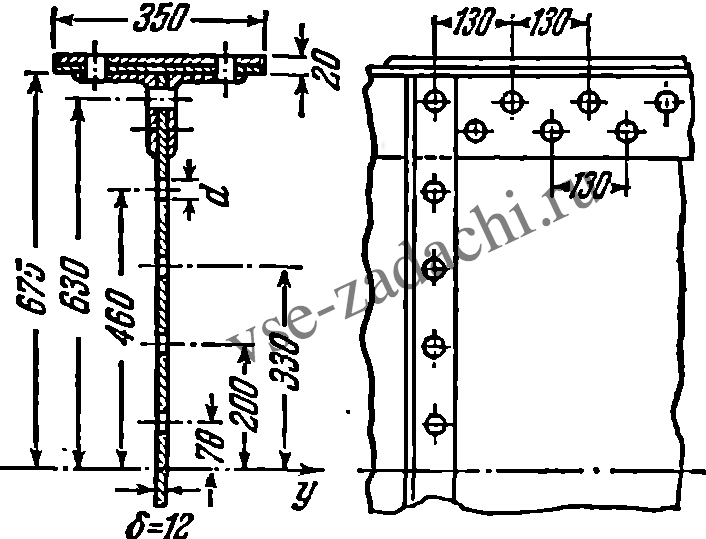

Проверить прочность клепаной подкрановой балки двутаврового сечения, составленной из стенки сечением 1350 × 12 мм², четырех равнобоких уголков 140 × 140 × 12 мм и поясных листов 350 × 10 мм² (по два листа в каждой полке), соединенных при помощи заклепок диаметром d = 23 мм (см. рисунок), если изгибающий момент в опасном сечении M = 240 тм, поперечная сила Q = 80 т, а допускаемые напряжения приняты: на растяжение и сжатие при изгибе [σ] = 1300 кг/см², на срез основного металла и заклепок [τ] = 800 кг/см² и на смятие заклепок [σ_с] = 2500 кг/см². Шаг двухрядных поясных заклепок, размещенных в шахматном порядке, a = 130 мм.

Указание. Ослабление горизонтальных листов считать двумя заклепками в каждой полке, вертикального листа — в соответствии с фактическим их размещением (см. рисунок) и каждого уголка — двумя заклепками — вертикальной и горизонтальной.
