Задача 5-5-10-17

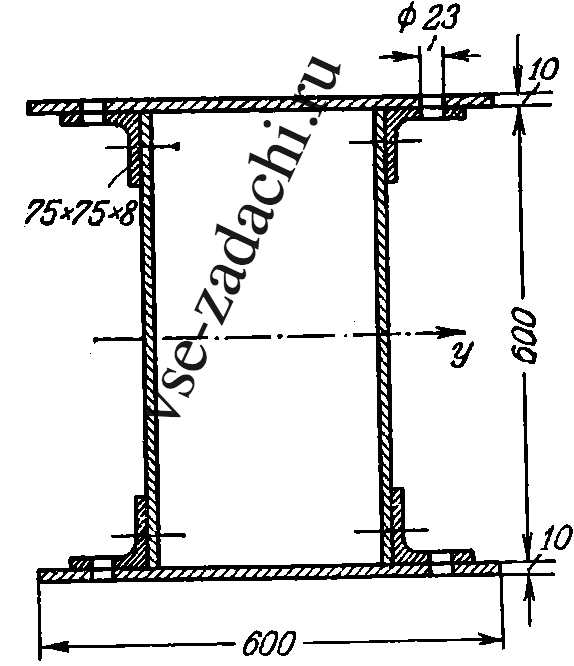

Для сечения, изображенного на рисунке, проверить прочность горизонтальных поясных заклепок диаметром d = 23 мм на срез и смятие при допускаемых напряжениях [τ] = 1000 кг/см² и [σ_см] = 2800 кг/см², если шаг заклепок a = 120 мм, поперечная сила Q = 48 т.

Сравнить также величину сдвигающих усилий, приходящихся на горизонтальные и вертикальные заклепки, соединяющие уголки со стенкой и с полками сечения.
