Задача 5-5-10-18

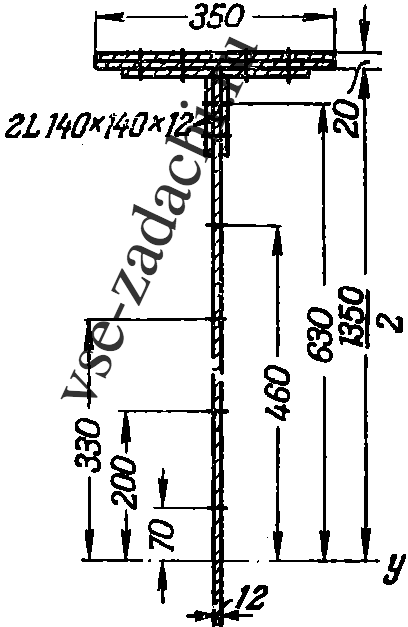

Проверить прочность двутавровой клепаной балки пролетом l = 12 м, лежащей на двух опорах и нагруженной пятью сосредоточенными силами P = 25 т, симметрично расположенными через каждые два метра по длине балки. Собственный вес балки принимается q = 0,4 т/м. Сечение балки состоит из стенки (лист 12 × 1350 мм), поясных уголков 140 × 140 × 12 и полок — каждая из двух листов 10 × 350 мм (см. рисунок). Шаг заклепок e = 130 мм, диаметр d = 20 мм. Допускаемые напряжения принять [σ] = 1400 кг/см²; [τ] = 800 кг/см² и [σ_см] = 2400 кг/см².

Указание. Считать ослабление каждого уголка двумя заклепками — вертикальной и горизонтальной, а каждой полки — двумя вертикальными заклепками.
