Задача 5-5-10-16

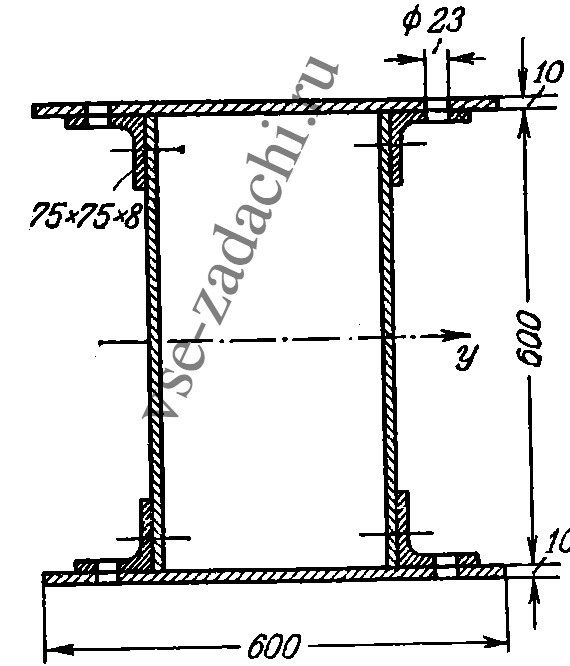

Балка коробчатого составного сечения, склепанная из листов 10 × 600 мм и уголков 75 × 75 × 8 мм (см. рисунок), работает на изгиб в вертикальной плоскости. Изгибающий момент в опасном сечении M = 80 тм, поперечная сила Q = 48 т. Проверить прочность сечения при допускаемых напряжениях [σ] = 1600 кг/см² и [τ] = 1000 кг/см².

Ослабление сечения заклепочными отверстиями принять 15 %.
