Задача 5-4-4-19

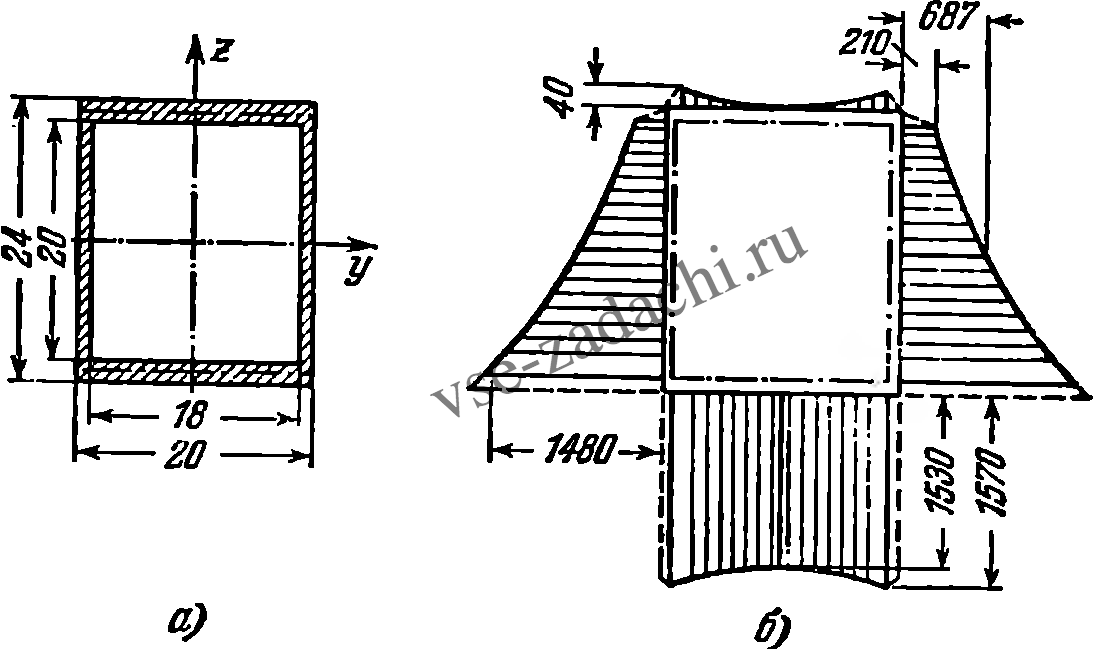

Балка прямоугольного трубчатого сечения пролетом l = 3 м шарнирно оперта по концам и нагружена двумя равными силами P = 28 т каждая, приложенными на одинаковых расстояниях a = 0,5 м от опор. Размеры сечения даны на рисунке в см.

Пользуясь IV (энергетической) теорией прочности, произвести полную проверку прочности сечения при допускаемых напряжениях [σ] = 1600 кг/см² и [τ] = 1000 кг/см². Построить также эпюры распределения главных напряжений σ₁ и σ₃ по контуру сечения.
