Задача 5-4-4-18

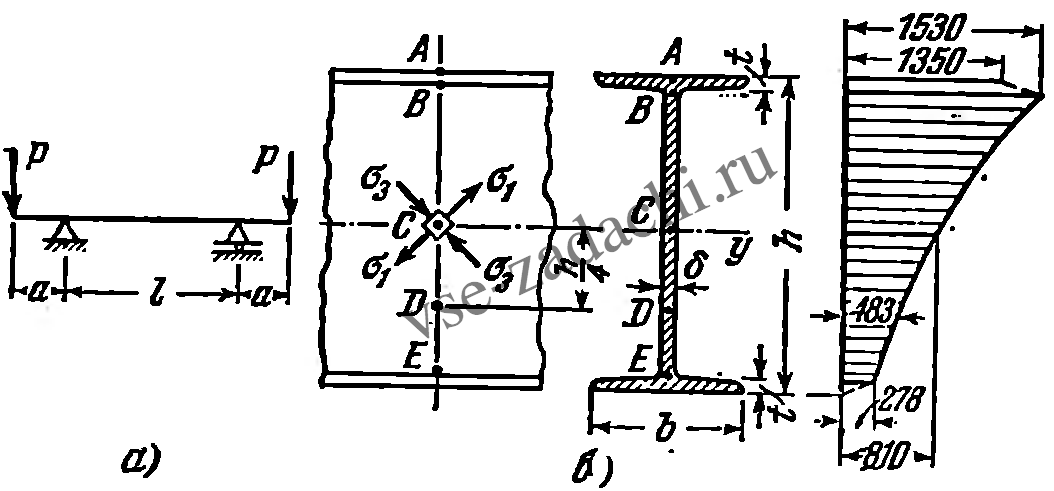

При допускаемых напряжениях на растяжение и сжатие при изгибе [σ] = 1600 кг/см² и на срез [τ] = 1000 кг/см² подобрать сечение консольной балки двутаврового сечения, загруженной, как показано на рисунке, и произвести полную проверку прочности по IV (энергетической) теории прочности.

Путем построения кругов Мора или аналитически определить также величину и направление главных напряжений в каждой из пяти точек, указанных на рис. б, и построить эпюру σ₁ для сечения балки над левой опорой, если P = 14 т, a = 0,5 м и l = 2,5 м.
