Задача 5-4-4-20

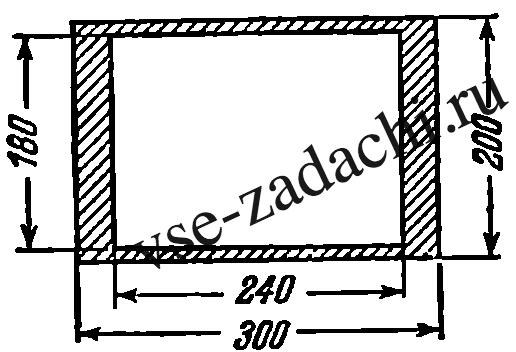

Проверить прочность балки из легкого сплава, подвергающегося изгибу в вертикальной плоскости, при допускаемых напряжениях [σ] = 1000 кг/см² и [τ] = 700 кг/см², если изгибающий момент в опасном сечении M = 60 тм, а поперечная сила Q = 30 т. Воспользоваться теорией наибольших относительных деформаций (II теория прочности), приняв величину коэффициента Пуассона μ = 0,3. Построить также эпюры распределения главных напряжений по контуру сечения, показанному на рисунке (размеры в мм).
