Задача 5-8-2-32

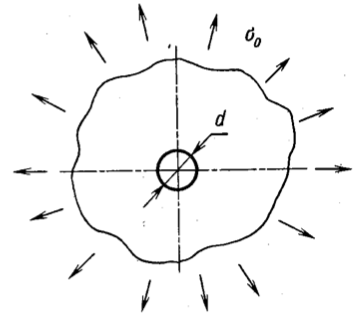

Тонкая плита с отверстием, диаметр которого много меньше ее размеров, равномерно растянута (напряжение σ₀, рис.). Построить эпюры напряжений σ_r и σ_t в зоне отверстия при σ₀ = 150 МПа. Материал плиты идеальный упруго-пластичный; σ_т.р = σ_т.с = σ_т = 200 МПа; μ = 0,5.

Указание. Для решения воспользоваться условием текучести наибольших касательных напряжений (σ_i = σ₁ – σ₃).
