Задача 5-8-2-22

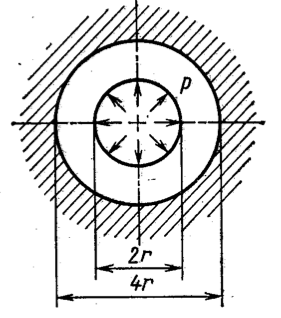

Диск постоянной толщины, вложенный в весьма жесткое отверстие, подвергается воздействию внутреннего давления p (рис.). Построить эпюры напряжений σ_r и σ_t, возникающих в диске; и подсчитать наибольшее эквивалентное напряжение, если σ_т.р = 0,7σ_т.с, μ = 0,3.
