Задача 5-8-2-21

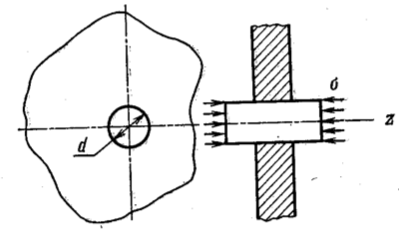

Стальной штифт вставлен плотно, без натяжения в отверстие стальной плиты постоянной толщины. Размер плиты в плане много больше диаметра штифта (рис.). Определить напряжения, возникающие в плите и штифте при равномерном сжатии последнего. Подсчитать наибольшее эквивалентное напряжение в конструкции, используя теорию начала текучести Мора и считая ν_т = 1. Трением по поверхности отверстия пренебречь.
