Задача 6-9-2-23

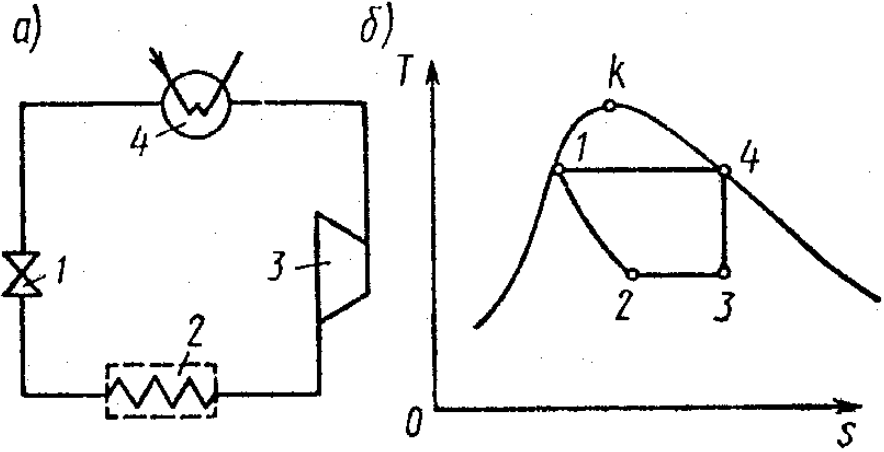

В парокомпрессионной холодильной установке (рис. а) осуществляется цикл с влажным паром аммиака, изображенный в координатах s, Т (рис. б). Сжатый в компрессоре 3 до давления p₁ влажный пар поступает в конденсатор 4, где за счет отдачи некоторого количества теплоты охлаждающей воде происходит конденсация пара. Выходящая из конденсатора жидкость в состоянии насыщения направляется в дроссельный вентиль 1, и дросселируется до давления p₂. Полученный влажный пар с малой степенью сухости в испарителе 2 отбирает от охлаждаемых тел теплоту и превращается в пар высокой степени сухости; далее пар подается в компрессор 3. Определить мощность привода компрессора, если его к. п. д. 75 %, а также количество теплоты, отводимое в конденсаторе, и холодильный коэффициент, если температура испарения хладагента –30 ℃, температура конденсации 25 ℃ и температура охлаждающей воды 10 ℃. Холодильная мощность установки Q₀ = 150 кВт. Расчеты провести с использованием таблиц для насыщенного пара аммиака.
