Задача 6-9-2-22

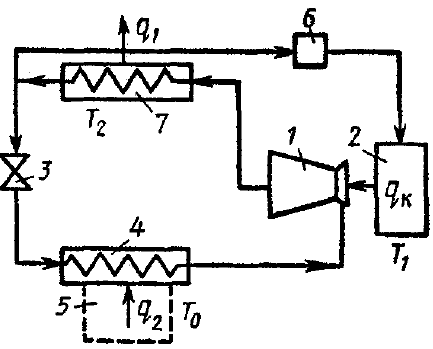

В пароводяной эжекторной холодильной установке (рис.) для сжатия хладагента используется эжектор 1, в котором эффект сжатия смеси достигается с помощью кинетической энергии пара, подаваемого из котла 2. Смесь, состоящая из пара хладагента, поступающего из испарителя 4, и из водяного пара, вводимого из котла 2, направляется в конденсатор 7, где, охлаждаясь, полностью конденсируется и разделяется на два потока. Один, после дросселирования в вентиле 3, подается в испаритель 4, где и отбирает некоторое количество теплоты от охлаждаемого объема 5. Другой поток насосом 6 направляется в котел 2. Необходимо определить отношение, характеризующее степень термодинамического совершенства процессов, ε_действ/ε_теорет, если ε_действ = 0,68, средняя температура пара в котле 150 ℃, смеси в конденсаторе 35 ℃ и смеси в испарителе 7 ℃.
