Задача 5-9-1-23

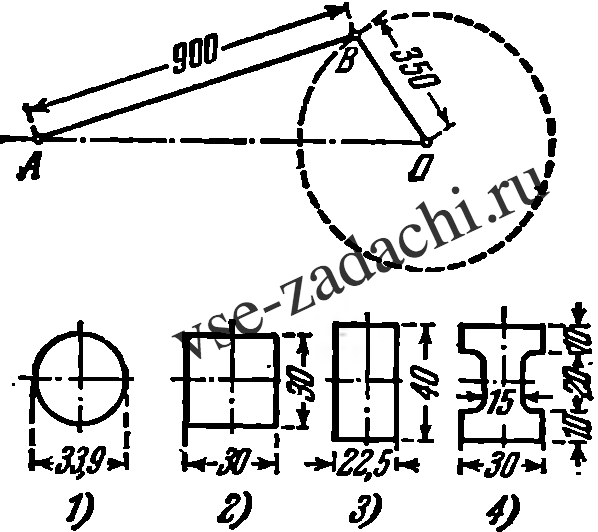

Определить наибольшее нормальное напряжение в стальном шатуне АВ для четырех вариантов поперечного сечения: круглого, квадратного, прямоугольного и двутаврового, имеющих одинаковую площадь поперечного сечения F = 9 см² (см. рисунок). Кривошип ОВ делает 600 об/мин.

Считать, что центробежные силы инерции направлены перпендикулярно к оси шатуна и по длине его меняются по линейному закону. Продольное сжимающее усилие в шатуне равно 2,5 т.
