Задача 5-7-2-4

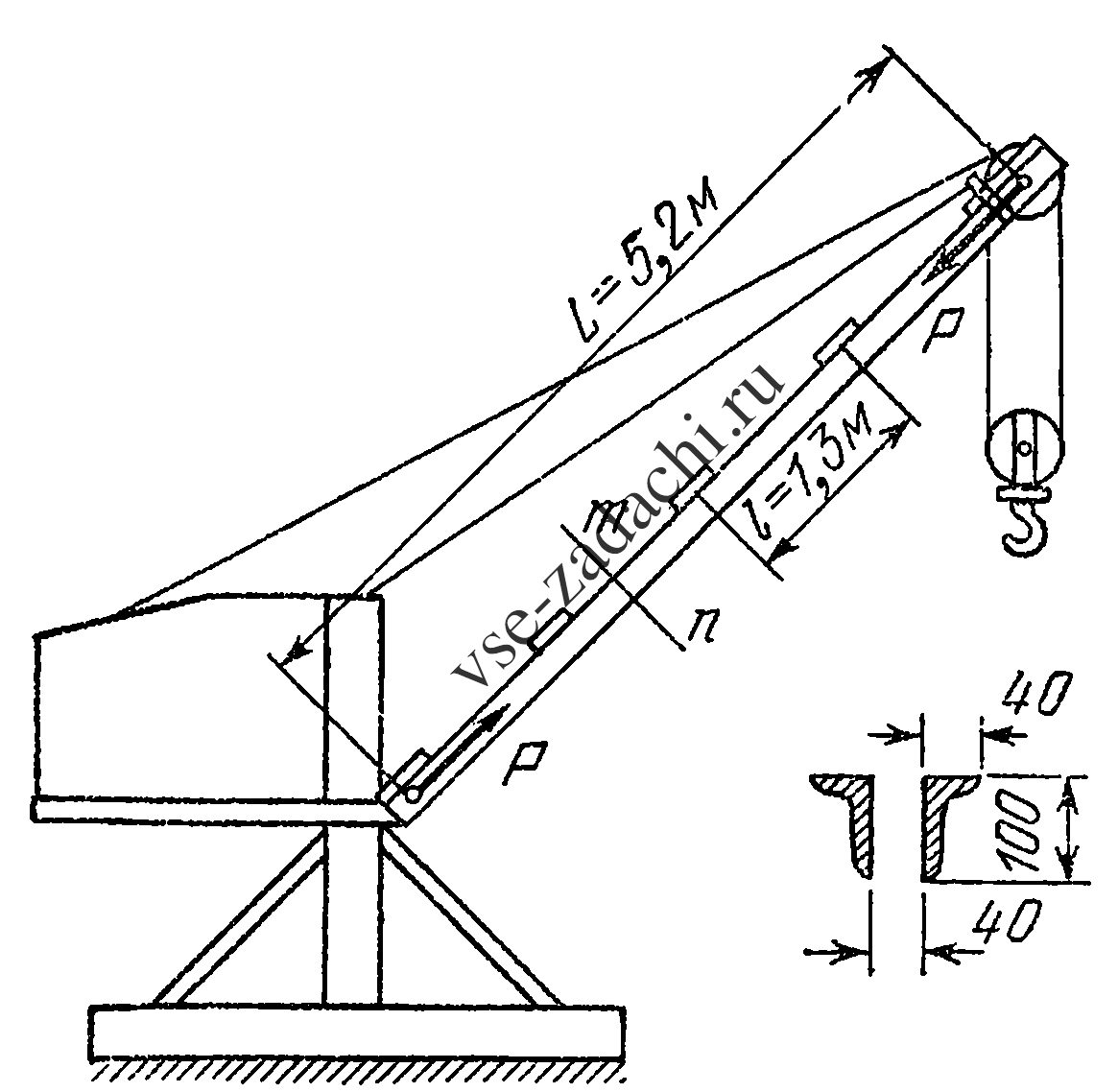

Стрела строительного переносного крана состоит из двух уголков 100 × 40 × 5. Уголки соединены планками. Определить допускаемую сжимающую нагрузку для стрелы, рассматривая ее общую устойчивость и устойчивость уголка в пределах расстояния l между планками. Коэффициент запаса устойчивости n = 5.

Концы стрелы считать защемленными при изгибе в плоскости решетки и шарнирно опертыми при изгибе перпендикулярно этой плоскости. Уголок в пределах панели принять опертым шарнирно. Материал — сталь Ст. 3. Влиянием поперечной силы на критическую нагрузку пренебречь.
