Задача 5-7-2-15

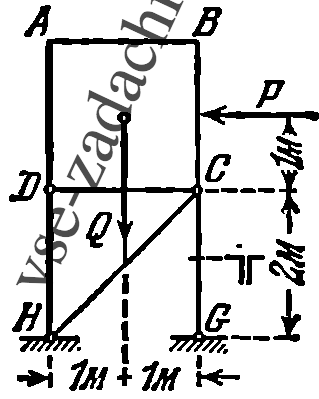

Жесткая конструкция ABCD поддерживается стержнями DH, СН и CG (см. рисунок); в узлах D, С, G и Н крепления стержней шарнирные. Вес конструкции Q = 100 т, боковое давление Р = 20 т. Подобрать одинаковые поперечные сечения стержней из парных равнобоких уголков при основном допускаемом напряжении [σ] = 1600 кг/см²; материал — ст. 3.
