Задача 5-7-1-11

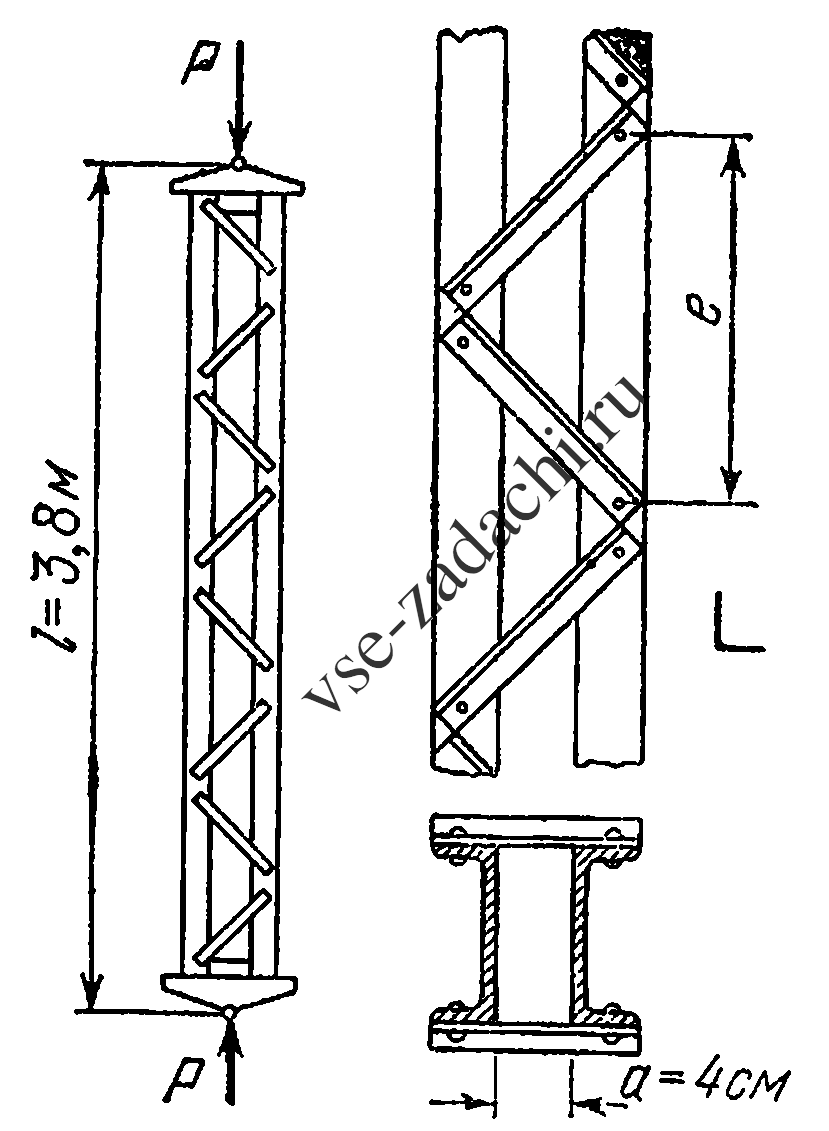

Сжатая стойка составлена из двух швеллеров № 10. Швеллеры связаны диагональной решеткой; E = 2 × 10⁵ МПа, σ_пц = 220 МПа. Определить критическую силу P_кр, пренебрегая влиянием поперечной силы.

Найти наибольшую допустимую длину панели e из условия равного запаса устойчивости для стойки в целом и для ветви в пределах панели. Оценить влияние поперечной силы на величину критической нагрузки, если решетка составлена из уголков 20 × 30 × 3, наклоненных к оси стойки под углом α = 45°. Концы стойки оперты шарнирно.
