Задача 5-7-3-1

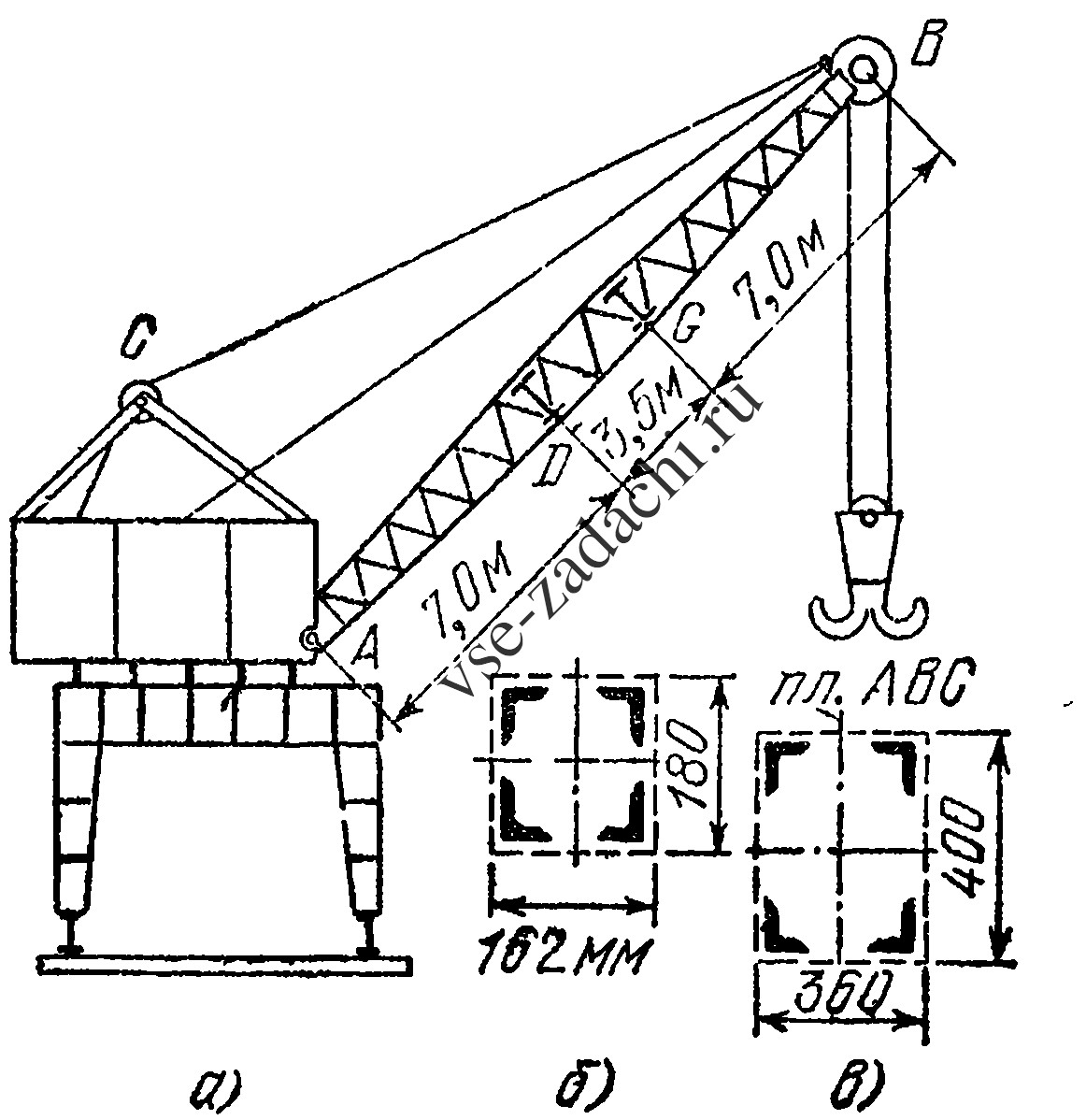

Стрела АВ крана состоит из четырех равнобоких уголков, связанных решеткой. Габаритные размеры сечения стрелки в пределах средней части DG постоянны, а на протяжении каждой из крайних частей меняются по линейному закону. Размеры сечения средней части показаны на рис. в, у опор — на рис. б. Материал — сталь Ст. 3 с пределом текучести σ_т = 240 МПа. Подобрать профиль уголка из расчета на устойчивость, учитывая лишь действие осевой сжимающей силы P = 225 кН.

При изгибе стрелы в плоскости ABC концы ее считать опертыми шарнирно; при изгибе из этой плоскости — защемленными. Влиянием поперечной силы пренебречь.
