Задача 5-7-5-20

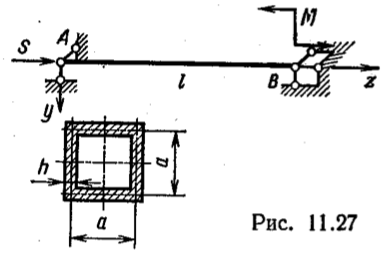

Коробчатая балка АВ, шарнирно закрепленная по концам, нагружена продольной силой S и изгибающим моментом M (рис.). Требуется построить эпюры поперечных сил и внутренних изгибающих моментов, вычислить наибольшее напряжение. Задачу решить точным способом и приближенным. Дано: l = 4 м; a = 60 мм; h = 3 мм; S = 30 кН; M = 1,5 кН × м; материал балки сталь; σ_т = 350 МПа; σ_пц = 300 МПа.
