Задача 5-6-10-11

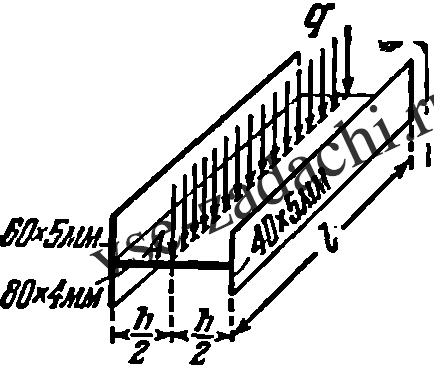

Стальной стержень длиной l = 90 см, концы которого закреплены от поворота вокруг продольной оси, но могут свободно депланировать, нагружен равномерно распределенной нагрузкой интенсивности q. Поперечное сечение стержня — неравнополочный двутавр (см. рисунок). Нагрузка q приложена посредине высоты стенки.

Определить наибольшую величину нагрузки q, при которой нормальные напряжения в стержне не превысят 1600 кг/см². При нагрузке q = 5 кг/см определить наибольшие нормальные и касательные напряжения и угол поворота среднего сечения стержня вокруг продольной оси.
