Задача 5-6-2-73

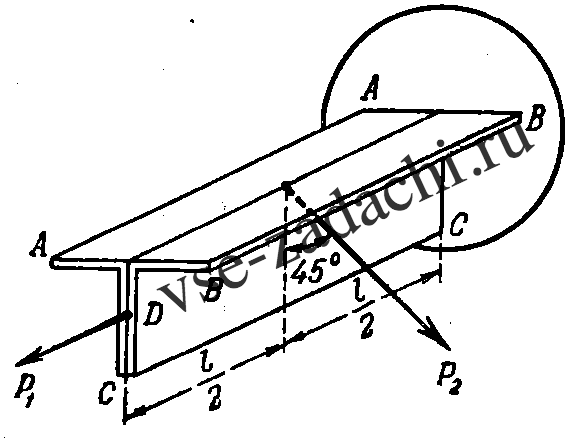

Балка длиной l = 2 м, составленная из двух неравнобоких уголков 125 × 80 × 10 мм, жестко скрепленных между собой, защемлена одним концом (см. рисунок). Сила P₁ = 15 т параллельна оси балки и приложена на ее свободном конце в точке D (посредине высоты уголка); сила P₂ = 800 кг, действующая в плоскости, перпендикулярной к оси балки, проходит через центр изгиба среднего сечения под углом 45° к главной центральной оси инерции.

Определить величину нормальных напряжений в точках A, B и C опасного сечения, а также вертикальное и горизонтальное перемещения центра тяжести свободного конца балки.
