Задача 5-6-2-55

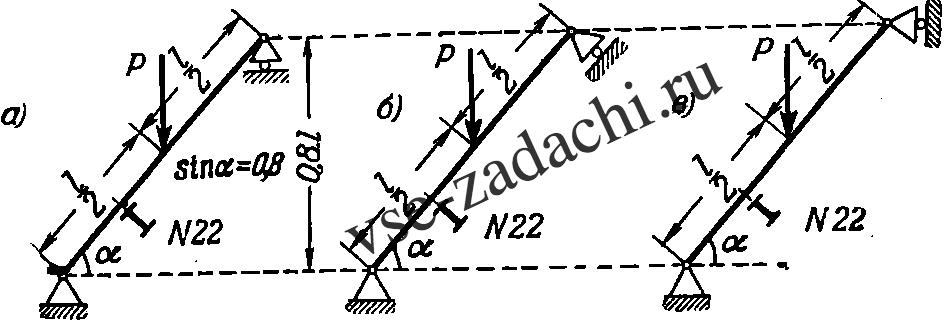

Наклонно установленная двутавровая балка № 22а длиной l = 2,5 м нагружена посредине пролета вертикально направленной сосредоточенной силой Р = 8 т (см. рисунок). Построить эпюры изменения по длине балки изгибающего момента и продольной силы и определить величину наибольшего сжимающего напряжения в балке для каждого из вариантов расположения верхней шарнирной опоры.
