Задача 5-6-2-48

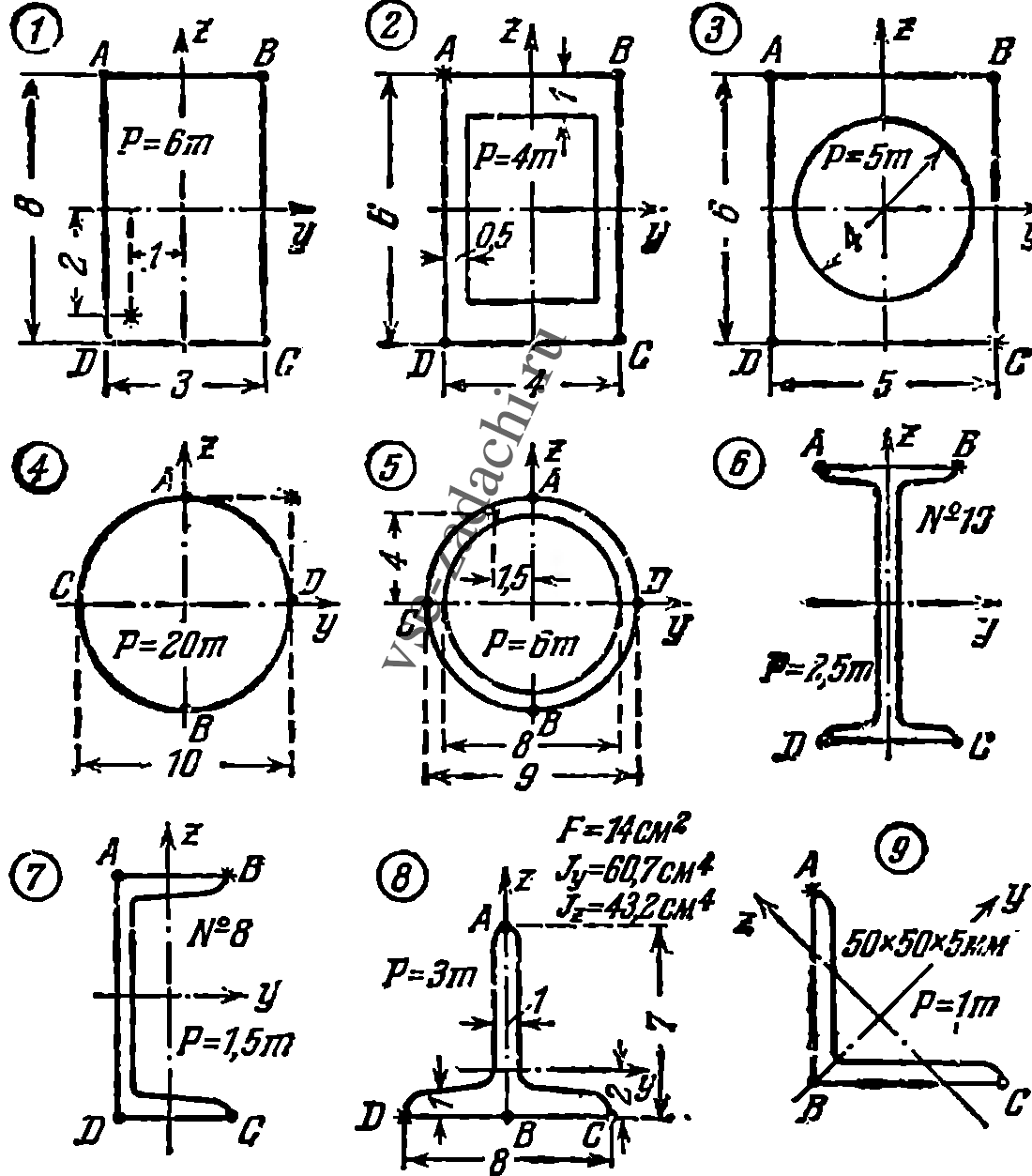

Стальные стержни длиной l = 1,5 м, поперечные сечения которых изображены на рисунке (размеры указаны в см), растягиваются продольными силами Р, приложенными в концевых сечениях в точках, отмеченных звездочками. Найти отрезки, отсекаемые нейтральной линией на осях координат, вычислить нормальные напряжения в точках А, В, С и D, построить эпюры изменения этих напряжений вдоль сторон сечения и определить стрелу прогиба f стержня посредине его длины. Для стержней, сечения которых изображены на схемах 4 и 5, определить также величину наибольших нормальных напряжений. Напряжения, возникающие в результате изгибнокрутильной деформации тонкостенных стержней, не учитывать.
