Задача 5-6-1-37

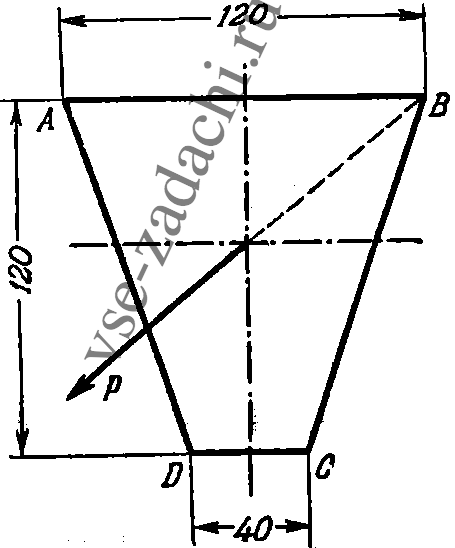

Чугунный брус с поперечным сечением в виде трапеции (см. рисунок) имеет длину 1,6 м, шарнирно оперт по концам и нагружен посредине пролета сосредоточенной силой Р, направление которой проходит через центр тяжести поперечного сечения и точку В. Определить наибольшую допускаемую величину нагрузки P и при этой нагрузке величину нормальных напряжений в вершинах углов трапеции. Допускаемое напряжение для чугуна на растяжение равно 400 кг/см², на сжатие — 1200 кг/см².
