Задача 5-6-1-27

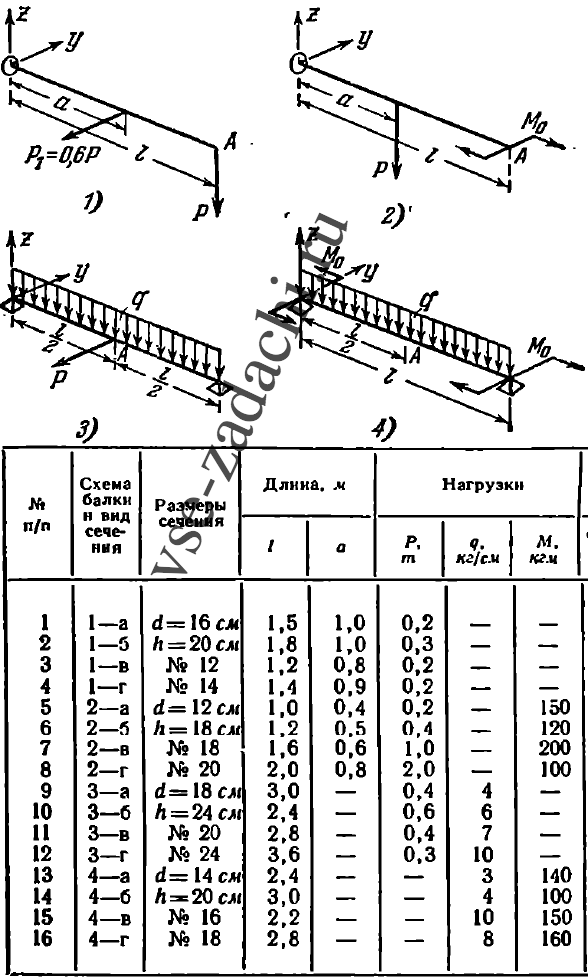

Для балок, схемы которых изображены на рисунке, определить величину наибольших нормальных напряжений в опасном сечении, а также величину и направление (угол с вертикальной осью сечения) полного прогиба в сечении А. Варианты балок: а) деревянная, круглого сечения диаметром d; б) деревянная, прямоугольного сечения с отношением h : b = 2; в) стальная, двутаврового сечения; г) стальная, корытного сечения (считать, что в этом случае плоскость действия внешних сил проходит через центр изгиба сечения). Концы балок на схемах 1 и 2 защемлены, а на схемах 3 и 4 закреплены шарнирно как в вертикальной, так и в горизонтальной плоскости; одна из двух опор неподвижная. Во всех случаях высота сечения балки параллельна вертикальной оси я. Данные о размерах балок н величине нагрузки приведены в таблице.
