Задача 5-6-1-15

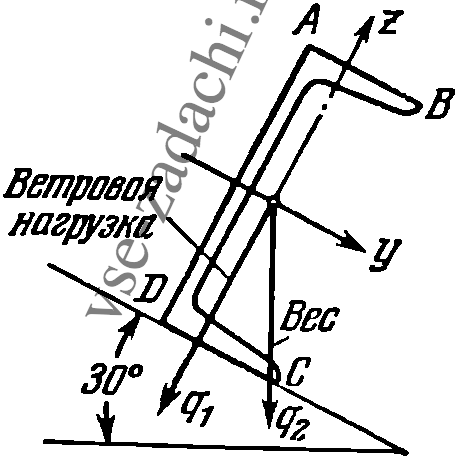

Стропильные ноги крыши отстоят друг от друга на 3 м и наклонены к горизонту под углом 30°. К ним прикреплены обрешетины из швеллеров № 20 на расстоянии 2 м друг от друга. Ветровая нагрузка, направленная перпендикулярно к плоскости крыши, имеет интенсивность q₁ = 75 кг/м², а собственный вес кровли, действующий вертикально, имеет интенсивность q₂ = 50 кг/мг (см. рисунок). Определить в опасном сечении нормальные напряжения в точках А, В, С и D и построить эпюры этих напряжений по линиям АВ, AD и DC. Скручивание швеллера во внимание не принимать.
