Задача 5-6-4-17

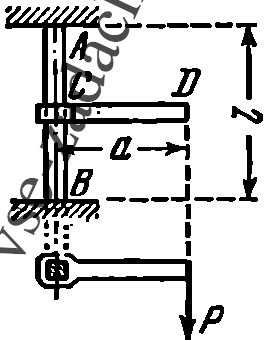

Оба конца стального бруска АВ квадратного сечения 20 × 20 мм защемлены. Посредине пролета l = 160 см к бруску жестко прикреплена стальная поперечина CD такого же сечения, длиной a = 30 см; на свободном конце ее приложена сила P = 30 кг (см. рисунок). Определить расчетные напряжения в бруске АВ и поперечине CD по теории наибольших касательных напряжений и найти перемещение точки D в направлении действия силы P.
